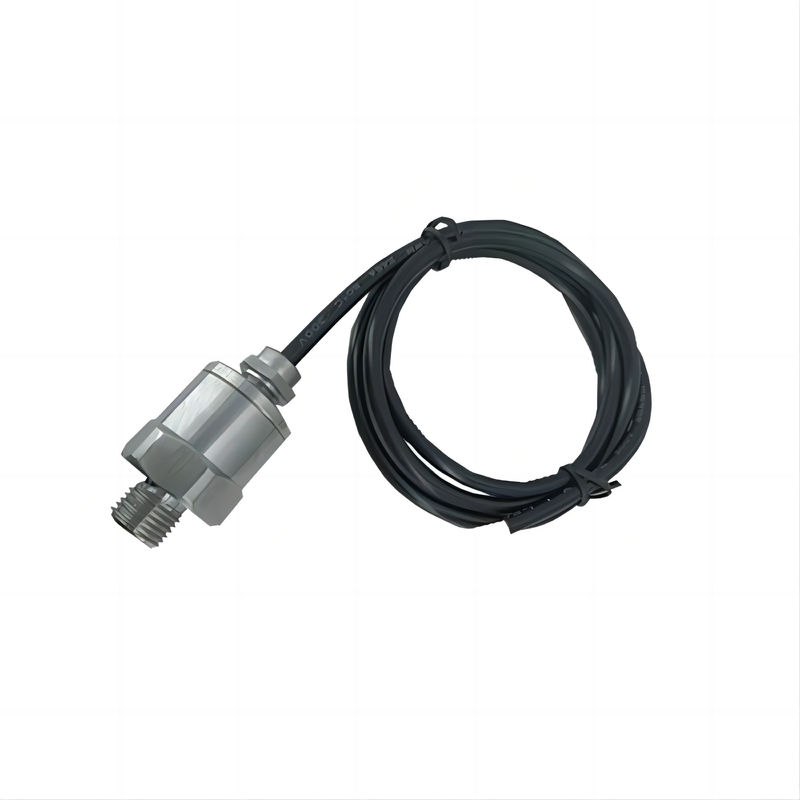

Name: Paslanmaz Çelik Doğrusal Transfer Dijital Çıkış Basınç Sensörü Kullanımı Kolay
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CTS110
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Wuxi

Marka adı: Consensic

Model numarası: CTS110

Ödeme ve Nakliye Şartları

Min sipariş miktarı: Ayrıntılar için lütfen bizimle iletişime geçin

Fiyat: Offline contact or face-to-face discussion can be negotiated

Teslim süresi: 3-7 iş günü

Ödeme koşulları: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay ve işletmeler arasındaki ödemeler

Yetenek temini: 999

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Vurgulamak:

aşırı basınç:	2 Admito tam aralık	Ortam sıcaklığındaki değişikliklerin etkileri:	%0,03 / °C, tipik bir değer
istikrar:	<%0,5FS / yıl	Çıkış:	Akım çıkışı 4 ~ 20 m ADC iki hat; voltaj çıkışı 0,5-4,5 V
Güç kaynağı gerilimi:	10 ila 36 VDC; 12 ila 36 VDC veya 5VDC voltaj çıkışında	Ana Malzeme:	304, paslanmaz çelik ile

aşırı basınç:	2 Admito tam aralık
Ortam sıcaklığındaki değişikliklerin etkileri:	%0,03 / °C, tipik bir değer
istikrar:	<%0,5FS / yıl
Çıkış:	Akım çıkışı 4 ~ 20 m ADC iki hat; voltaj çıkışı 0,5-4,5 V
Güç kaynağı gerilimi:	10 ila 36 VDC; 12 ila 36 VDC veya 5VDC voltaj çıkışında
Ana Malzeme:	304, paslanmaz çelik ile

Paslanmaz Çelik Doğrusal Transfer Dijital Çıkış Basınç Sensörü Kullanımı Kolay

doğrusal transfer fonksiyonu

Doğrusal transfer fonksiyonu örneği: 1. Aralık 0 ~ 1.6Mpa (masa basıncı), 4 ~ 20 mA çıkış akımı doğrusal fonksiyon aşağıdaki gibidir:Aout = ((400+P)/100

Giriş basıncının ve çıkış akımın doğrusal diyagramı şöyle: doğrusal transfer fonksiyonu.

Doğrusal transfer fonksiyonu örneği: 1. Aralık 0 ~ 1.6Mpa (masa basıncı), 4 ~ 20 mA çıkış akımı doğrusal fonksiyon aşağıdaki gibidir:Aout = ((400+P)/100

Giriş basıncının ve çıkış akımın doğrusal diyagramı şöyledir:

Paslanmaz Çelik Doğrusal Transfer Dijital Çıkış Basınç Sensörü Kullanımı Kolay 0

2. Aralık 0 ~ 1.6Mpa (metre basıncı), 0.5V ~ 4.5V çıkış voltajının doğrusal fonksiyonu aşağıdaki gibidir:Vout = ((200+P) / 400

Giriş basıncı ve çıkış voltajının doğrusal diyagramı şöyledir:

Paslanmaz Çelik Doğrusal Transfer Dijital Çıkış Basınç Sensörü Kullanımı Kolay 1

Elektrikli kablolama şeması

Çıktı biçimi

Koruma kablosu / GX 12 kablosu ile

Elektrikli bağlantı

4 ~ 20mA'lık ikinci hat sistemi ile akım çıkışı

Pin 1 (Kırmızı çizgi) - Güç kaynağı pozitif Vs + Pin 2 (Siyah çizgi) - Güç kaynağı negatif Vs-

Çıkış voltajı, üç tel

Pin 1 (kırmızı çizgi) - - Güç kaynağı pozitif Vs +

Pin 2 (siyah çizgi) - Güç negatif / ortak GND

Pin 3 (sarı çizgi) - - Voltaj çıkış terminalı Vout
