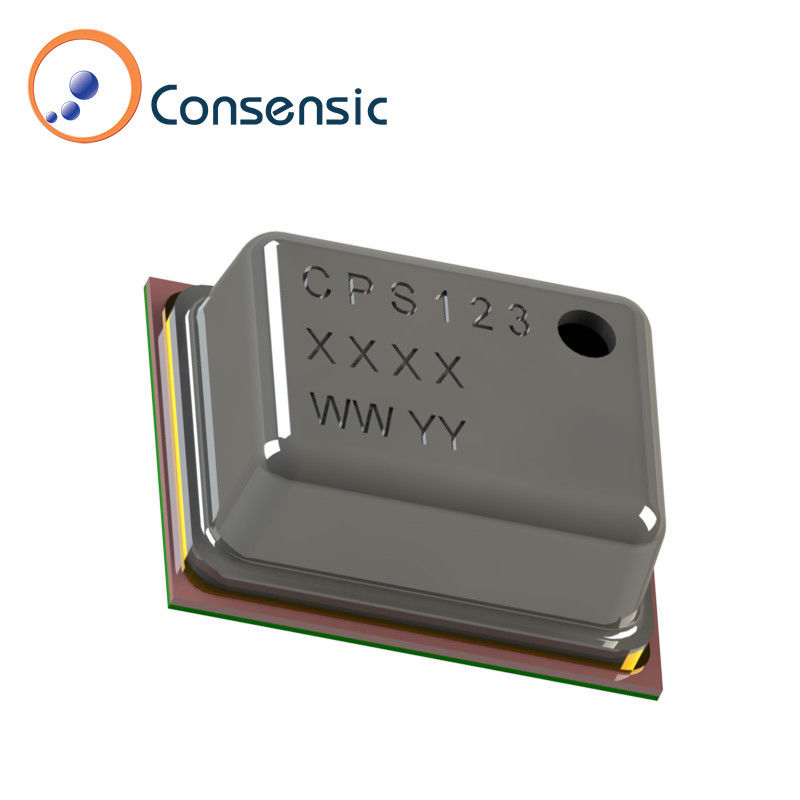

CPS123 LGA Basınç Değiştiricisi Dijital Çıktı 30 ila 130 KPa

Dijital Çıkış Basınç Algılayıcı CPS123 Çalışma sıcaklık aralığı - 40 ° C + 85 ° C Basınç doğruluğu < ± 0.2kPa (< ± 2.0mbar) @ 25°C

İşte CPS123'ün temel özellikleri ve özelliklerinin daha ayrıntılı ve özlü bir açıklaması:

Elektriksel parametreler:

• Ortalama besleme akımı (Iavg): 3,95 μA (VDD = 3V)
• Değişim sırasında besleme akımı (Isc): 1,5 mA (VDD = 3V)
• Bekleme akımı (Iss): 0,2 μA (VDD = 3V)
• Analog Dijital Değiştiricisi (ADC): 24 bit çözünürlük
• I2C Saat Frekansı (FC,I2C): 400 kHz

Çalışma koşulları:

Basınç sensörü:

• Aralık: 30 ila 130 kPa (300 ila 1300 mbar)
• Karar: 0,001 kPa (0,01 mbar)
• Doğruluk:
  • 70 ila 115 kPa @ 0°C ila 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 ila 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Sıcaklık sensörü:

• Aralık: -40°C - +85°C
• Karar: 0,003°C
• Doğruluk: ±0,75°C -40°C'den +85°C'ye kadar

Operasyon:

• Güçlendirme Voltajı: 2.0V ila 5.5V (tamlık için 3.0V ±10% olarak fabrika kalibrasyonu)
• Çalışma sıcaklık aralığı: -40°C - +85°C
• I2C çekme dirençleri: 1 ila 2.2 kΩ

Mutlak dereceleri:

• Aşırı Baskı: 2 katına kadar Tam ölçek (FS)
• Güçlendirme Voltajı: -0,3V'den 6,5V'ye (GND'ye göre)
• Analog/Dijital I/O Pin Voltajları: -0,3V'den VDD'ye + 0,3V'ye
• Depolama sıcaklığı: -60°C - +150°C

Özet:

BuCPS123Gelişmiş.Sistem içi paket (SIP)Birleştiren bir çözümDirençli köprü basınç sensörüve a24 bitlik ADC- Verir.Yüksek çözünürlüklü ve hassas basınç ölçümleritam kalibreli,basınç ve sıcaklık karşılığı dijital çıkışlarBu, ana mikro denetleyici tarafından karmaşık tazminat hesaplamalarına gerek duyulmasını ortadan kaldırır ve çeşitli uygulamalar için son derece verimli hale gelir.
