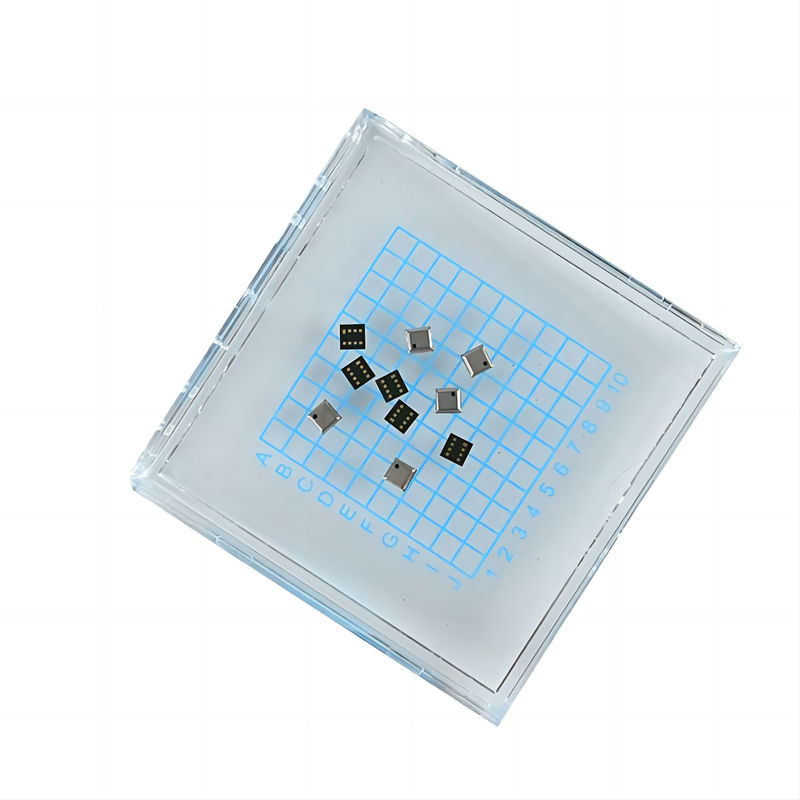

Dirençli Köprü SIP Dijital Çıkış Basınç Sensörü Yüksek Çözünürlük

CPS122 Basınçta Gürültü Tam bant genişliği, Normal Mod Yüksekliği göreceli basınç 1 10Pa cm'ye dayalı

Yıllarca üretim deneyimi, teknoloji daha profesyonel
Özellikle CPS121, CPS135B, CPS171, CAFS3000'ü teşvik etmek
CAF S4000, CAFS5008B

Genel bakış

CPS122 sistem içi paket (SIP) çözümü, dirençli köprü tipi basınç sensörü ve 24 bitlik bir ADC'yi içeren yüksek çözünürlüklü bir basınç sensörüdür.Tamamen kalibre basınç ve sıcaklık telafi dijital çıkışlar sunuyor, entegrasyonu ve kullanımını basitleştirir.Ev sahibi mikro denetleyicinin karmaşık telafi hesaplamaları yapmasını gerektirmeden I2C arayüzü üzerinden doğru ölçümler sağlamak.

Faydaları

• Düşük Güç Tüketimi: Pil ile çalışan cihazlar için idealdir.
• Batarya uygulamaları için mükemmel: Verimli güç kullanımı nedeniyle pil ömrünü uzatır.
• Dış Saat Gerekmiyor: Sistem tasarımını ve entegrasyonunu basitleştirir.
• Algılama Medyasına Yüksek Direnci: Çeşitli ortamlarda dayanıklılık ve güvenilirlik sağlar.

Özellikleri

• Fabrika Kalibreli: Kutudan doğru basınç ve sıcaklık ölçümlerini sağlar.
• Güçlendirme Voltajı: 2V ila 5.5V (tipik 3V).
• Ortalama Akım Tüketimi: <5 μA ölçüm başına.
• Uyku Durumu Mevcut Tüketim: 25°C'de <200 nA.
• Çalışma sıcaklık aralığı-40°C'den +85°C'ye kadar.
• Basınç Mutlak Doğruluk: ±0,1 kPa (±1,0 mbar) 0°C'den 50°C'ye, 95 kPa'dan 105 kPa'ya.
• Basınçla İlgili Doğruluk: ±0,01 kPa (<1 metre).
• Sıcaklık Doğruluğu: ±1,0°C.

Elektriksel Özellikler

Arayüzler

• I2C Arayüzü: 400 kHz'ye kadar veri hızını destekler.

Fiziksel Özellikler

• Form Faktörü: 3 x 3 x 1,2 mm (w x l x h) küçük boyutlar.
• Paket: LGA paketi 8 şebeke ile.
• Algılama LimanıÜst taraf algılama.

Başvurular

1. Akıllı telefonlar: Çevre algılama yeteneklerini arttırır.
2. Giyilebilir cihazlar: Sağlık ve fitness izleme cihazları için uygundur.
3. Yükseklik ölçer: Hızlı yükseklik ölçümleri sağlar.
4. Taşınabilir ve Sabit Barometre: Atmosfer basıncını doğru bir şekilde ölçer.
5. Hava Durumları: Meteorolojik verilerin toplanması için gereklidir.
6. GPS Uygulamaları: Yükseklik verileri ile konum doğruluğunu arttırır.
7. Sabit Disk Sürücüleri (HDD): En iyi işleyişi sağlamak için iç basıncı izler.
8. Endüstriyel Aygıtlar: Basınç izleme ve kontrolü için uygundur.
9. Hava Kontrol Sistemleri: Hava akışını ve basıncını yöneten sistemlerin ayrılmaz bir parçası.
10. Vakum Sistemleri: Vakum ortamlarında basınç izleyici ve kontrol cihazları.
