95kPa'dan 105kPa'ya Su geçirmez Basınç Algılayıcısı Tıbbi cihazlar

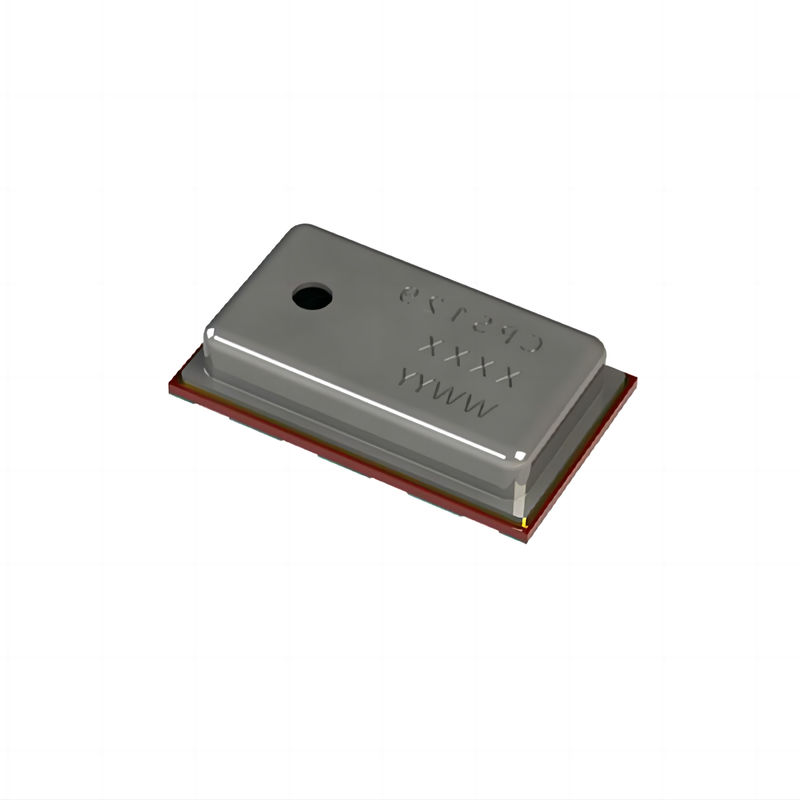

CPS129 Basınç Mutlak Doğruluk ±0.1kPa (±1.0mbar) @ 0°C'den 50°C'ye, 95kPa'dan 105kPa'ya

Genel bakış

CPS129, yüksek çözünürlüklü ve hassas basınç ölçümleri sunan 24 bitlik bir ADC ile birleştirilen bir dirençli köprü tipi basınç sensörüne sahip bir SIP (System-in-a-Package) çözümüdür.Bu sensör I2C arayüzü üzerinden tam kalibre basınç ve sıcaklık telafi dijital çıkış sağlar, ev sahibi mikrodenetleyici tarafından karmaşık tazminat hesaplamalarına gerek kalmaz.

Başvurular

CPS129, aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalar için uygundur:

• Su geçirmez tasarımlar
• Tıbbi cihazlar
• Akıllı telefonlar
• Giyilebilir cihazlar
• Yükseklik ölçer
• Taşınabilir ve sabit barometre
• Hava istasyonları
• GPS uygulamaları
• Sabit Disk Sürücüleri (HDD)
• Endüstriyel ekipman
• Hava kontrol sistemleri
• Vakum sistemleri

Faydaları

• Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için idealdir, enerji verimliliği için optimize edilmiş akım tüketimi ile.
• Dış Saat Gerekmiyor: Sistem tasarımını basitleştirir ve bileşen sayısını azaltır.
• Algılama Medyasına Yüksek Direnci: Çeşitli ortamlarda dayanıklılık ve güvenilirlik sağlar.

Özellikleri

• Fabrika kalibre basınç ve sıcaklık sensörü: Kutunun dışında doğru ölçümler sağlar.
• Güçlendirme Voltajı: Tipik bir çalışma voltajı 3V ile 2V'den 5.5V'ye kadar geniş bir aralıkta çalışır.
• Ortalama Akım Tüketimi: Ölçüm başına 5μA'dan daha az tüketir, güç kullanımını optimize eder.
• Uyku Durumu Mevcut Tüketim: 25°C'de 200nA'dan daha az ultra düşük güç tüketimi.
• Çalışma sıcaklık aralığı: -40°C'den +85°C'ye kadar geniş çalışma sıcaklık aralığı, sert ortamlar için uygundur.
• Basınç Mutlak Doğruluk: ± 0,1kPa (± 1,0mbar) 0°C ile 50°C arasında, 95kPa ile 105kPa arasında.
• Basınçla İlgili Doğruluk: ±0,01kPa (<1mbar).
• Sıcaklık Doğruluğu: ±1,0°C.

Arayüzler

• I2C Arayüzü: Mikro denetleyiciler ve diğer cihazlarla basit bir entegrasyon sağlayan 400 kHz'ye kadar iletişimi destekler.

Fiziksel Özellikler

• Küçük Form Faktörü: 3 x 5 x 1,2 mm'lik kompakt boyutlar (genişlik x uzunluk x yükseklik), alan kısıtlı uygulamalara uygundur.
• LGA Paketi, 8 Kurşun: Yüzey montajlı paket, güvenilirliği ve montaj kolaylığını arttırır.
• Yukarıdaki yan algılama bağlantısı: Farklı ölçüm ortamlarında sensör performansını optimize ederek, algılama ortamlarına doğrudan maruz kalmayı kolaylaştırır.
