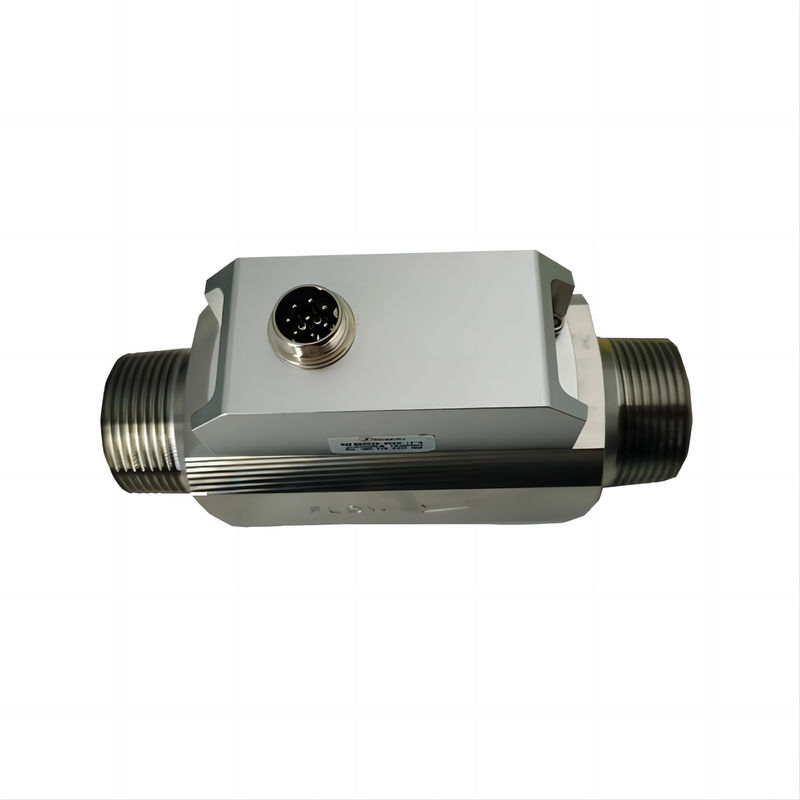

CAFS5032 Maksimum basınç 0.8 MPa Yüksek hassasiyetli MEMS tabanlı sensör

CAFS5032 En yüksek basınç 0.8 MPa Özelleştirilebilir doğruluk ±1.5% FS %

Akış Hızı Nasıl Hesaplanır

Akış hızı, aşağıdaki formül kullanarak sensörün çıkış voltajından belirlenebilir:
$\text{Akış Hızı}=\frac{(\text{VOUT}-\; -\; -1\text{V})}{4\text{V}}\times \text{Tam Aralık Akış Hızı}$
Örnek hesaplama:
1000 SLPM'lik tam menzilli akış hızı olan CAFS5032AV sensörü için, çıkış voltajı 2,5V ise, anlık akış hızı aşağıdaki şekilde hesaplanabilir:
$\text{Akış Hızı}=\frac{(2.5V-\; -\; -1V)}{4V}\times 1000\text{SLPM}=375\text{SLPM}$

Başvurular

• Endüstriyel süreçler:Üretim ve üretim hatları için doğru gaz akışı ölçümü.
• Tıbbi cihazlar:Tıbbi ekipmanlarda gaz akışını izlemek ve kontrol etmek.
• Petrol endüstrisi:Gaz çıkarma ve işleme sırasında ölçüm ve kontrol.
• Enstrümanlama:Çeşitli bilimsel ve mühendislik aletleri için hassas akış ölçümü.
• Laboratuvarlar:Deneyler ve araştırma uygulamaları için gaz akışı yönetimi.
• Gaz hizmetleri:Gaz dağıtım sistemlerinde ölçüm ve izleme.
• Kimyasal işleme:Kimyasal reaksiyonlarda ve süreçlerde gaz akışının ölçümü.
• Erime:Metal erime işlemlerinde doğru gaz akışı kontrolü.
• Gıda İşleme:Gıda üretim ve ambalajlama süreçleri için gaz ölçümü.
• Mekanik ve elektrikli ekipman:Akış ölçümü ve kontrolü için çeşitli sistemlere entegrasyon.

Ürün Tanımı

BuCAFS5032 SerisiYüksek hassasiyetli, MEMS tabanlı bir akış ölçüm cihazıdır ve çok çeşitli uygulamalar için tasarlanmıştır.CAFS5032 sensörü, endüstriyel ve ticari ortamlarda temiz ve nispeten kuru gazları ölçmek ve kontrol etmek için idealdir..
Bu sensör, yüksek hassasiyetli dijital işleme ve kalibrasyon devreleri ile termal kütle akışı sensörünü birleştiren son teknoloji mikro-elektromekanik sistem (MEMS) teknolojisini kullanır.Entegre Δ-Σ A/D dönüştürücü ve iç kalibrasyon algoritmaları, minimum harici kalibrasyon gereksinimleri ile doğru akış ölçümünü sağlarCAFS5032, çeşitli çıkış seçenekleriyle güvenilir bir performans sunar ve çeşitli çalışma koşullarında kullanılabilir.

Ürün Özellikleri

• Yüksek doğruluk:CAFS5032, güvenilir ve doğru gaz akışı ölçümlerini sağlayan ±1,5% Tam Ölçek (FS) doğruluğu ile yüksek hassasiyet sağlar.
• Doğrusal çıkış:Sensör, çeşitli sistemlerde entegrasyonu ve uygulamayı kolaylaştıran doğrusal bir çıkış tepkisine sahiptir.
• Sıcaklık tazminatı gerekmez:Sensörün tasarımı, sistem karmaşıklığını ve bakımını azaltarak harici sıcaklık telafi ihtiyacını ortadan kaldırır.
• Uzun vadeli istikrar:Minimal sıfır hareketle, sensör uzun süre yüksek performans ve istikrar sağlar.
• Hızlı yanıt süresi:Sensör, gerçek zamanlı akış ölçümleri ve hızlı ayarlamaları sağlayan 65 ms (seçilebilir) hızlı bir yanıt süresine sahiptir.
• Geniş akış aralığı:0 ila 60 m/s arasında gaz akışlarını ölçebilen, 100 g'a kadar darbe ve şoklara karşı yüksek dirençli.
• Katı durum algılayıcı çekirdeği:MEMS sensör çekirdeği yüzey boşluklarına veya kırılgan filmlere sahip değildir, böylece tıkanıklıklara ve basınç etkilerine dayanıklıdır.
• Çok yönlü çıkış seçenekleri:Esnek veri entegrasyonu ve analizi için hem analog çıkışları (1-5 VDC) hem de dijital RS485 iletişimini (MODBUS protokolü) sunar.
• Nemli gaz ortamlarına uyumluluk:Nispeten nemli gazları ölçmek için uygundur, uygulama yelpazesini genişletir.
• Sıcaklık ve nem aralığı:-25 °C'den 85 °C'ye kadar geniş bir sıcaklık aralığında ve -40 °C'den 90 °C'ye kadar depolama koşullarında, 0-100% RH nem toleransı ile çalışır.
• Kondensat Su Direnci:Performansı bozulmadan kondensat suyuna maruz kalmaya dayanmak için tasarlanmış.

Fonksiyonel özellikler
