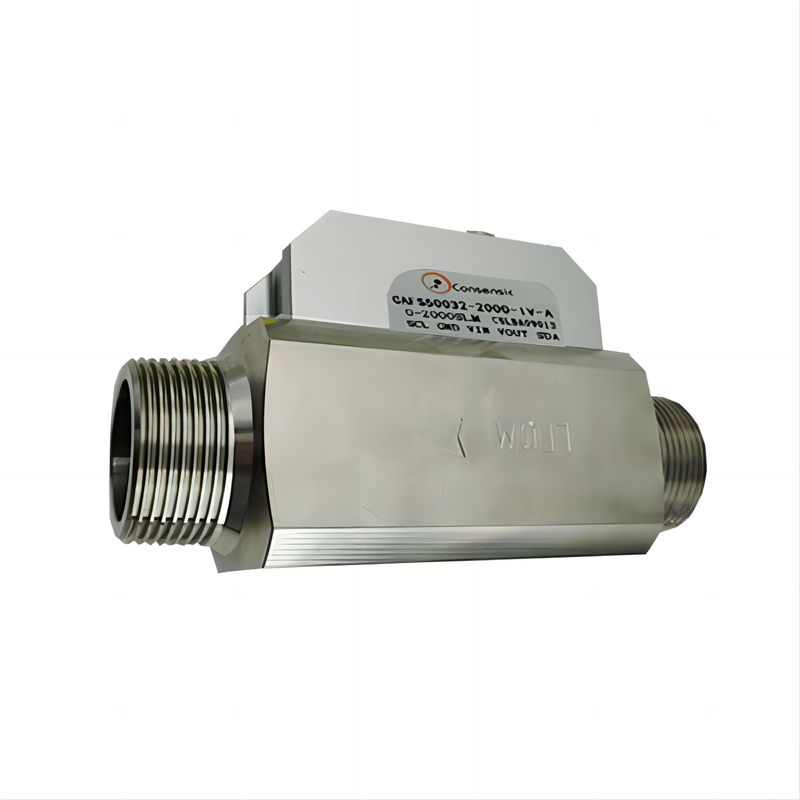

CAFS5032 latus rectum32 joggle PT1/4 Genel malzeme paslanmaz çelik

Destek ve Hizmetler:

Özellikleri:

■Yüksek doğruluk (% 1.5% F.S doğruluk)
■Düz çizgisel çıkış ve herhangi bir sıcaklık tazminatı gerekmez
■Minimal sıfır sürüklenme ile uzun vadeli istikrar
■Hızlı yanıt süresi (20 ms yanıt süresi)
■Akış hızı aralığı 0-60m/s ve çarpma direnci 100g
■ Sıkı durumlu algılayıcı çekirdek (sürücük boşlukları veya kırılgan membranlar yok) tıkanmaya ve basınç şoklarına karşı dayanıklı
■Analog çıkış (1-5 V) (dijital RS485 iletişim çıkışı mevcut)
■Özellikle nemli gazların ölçümüyle uyumludur
■İşleme sıcaklığı: -25°C'den 85°C'ye, Depolama sıcaklığı: -40°C'den 90°C'ye, Nem: 0 ila 100% RH
■Sensör yoğunlaşmaya dayanıklıdır

Teknik parametreler:

• Latus Rektum:32 mm
• Bağlantı:PT1/4"
• Toplam malzeme:Paslanmaz çelik

Performans parametreleri

• Güç kaynağı:8 ~ 24 VDC, 50mA (Farklı)
• Kesinlik:±1,5% FS
• Yanıt süresi:65 ms (Farklı)
• En yüksek basınç:0.8 MPa (Kustomlaştırılabilir)
• İletişim yöntemleri:RS485 (MODBUS)

Çıkış Modları

• Analog çıkışlar:1-5 VDC
• 4-20mA:Eşleşme

Sıcaklık

• Orta sıcaklık:-10~65°C
• Çevre sıcaklığı:-25~85°C

Arayüz

• Bağlantı:PT1/4 (Kustomlaştırılabilir)

Kalibrasyon yöntemi

• Hava, 20°C, 101.325 kPa

Toplam Malzeme

• Paslanmaz çelik

Uygulamalar:

Endüstriyel • Tıbbi • Petrol • Enstrümanlama • Gaz • Kimya • Yağlama • Gıda İşlemleri • Mekanik ve elektrikli ekipman

Ürün Tanımı:

CAFS5032 tıbbi akış sensörleri, temizlik ve nispeten çeşitli amaçlar için uygun olan mikroelektromekanik sistem (MEMS) akış algılama yongalarından yapılmıştır.Kuru küçük akış gazı ölçümü ve süreç kontrolü, benzersiz ambalaj teknolojisi, ürünün yüksek hassasiyeti, yüksek güvenilirliği, yüksek istikrarı ve düşük maliyeti sağlamak için farklı akış ölçüm aralığına uymasını sağlar.Bir MEMS akış algılama ünitesine ve yüksek hassasiyetli bir dijital işleme ve kalibrasyon devresine (MCU) dayanmaktadır. The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internallyBuna karşılık gelen telafi algoritması işlenir, bu nedenle yüksek hassasiyetli akış çıkışını sağlamak için herhangi bir dış kalibrasyon telafi etmesine gerek yoktur;Arkadaşça dijital çıkış iletişim moduKullanıcılar iletişim için ilgili veri bilgilerini kolayca alabilirler; Uygulama yelpazesi çok geniştir.

mektuplaşma

1. RS485 iletişim
Akışölçerinin iletişim modu RS485'tir ve iki protokol modu vardır: (fabrika varsayılanı B modudur)
A. Kendi başına çalışan bir iletişim protokolü olan fabrika kalibreli iletişim protokolü;
B. Modbus protokolü bir çok makineli iletişim protokolüdür.
Ayarlar:
Baud oranı 9600 (A protokolü) / 9600 (B protokolü);
8 veri biti;
Dur bit 1;
Kontrol toplamı/akış kontrolü yok.
İletişim protokolü şöyle: CAFS5000 serisi gaz kütle akış ölçerinin üst bilgisayarının Modbus iletişim protokolü
2. 4-20mA akım sinyali çıkışı
4 ~ 20mA Sinyal çıkışı + ((LOOP +, Kahverengi)
Halka direncinin bağlantısı (Bu adım, 4 ~ 20mA akım sinyali çıkışına ihtiyaç duyan kullanıcılar içindir.)
, diğer kullanıcılar lütfen bu adımı atlayın).
Dış 4 ~ 20mA akım çıkış devre voltajı ile döngünün maksimum direnci arasındaki ilişki:
RL (max) = 200Ω
